金属硬密封提升式旋塞阀

产品介绍
服务承诺
订货流程

产品说明

金属硬密封提升式旋塞阀是近年来发展比较快的新型旋塞阀,它采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。

产品特点:
1、金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
2、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力最小。
4、金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
5、与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、金属硬密封提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
7、金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。

产品性能参数

金属硬密封提升式旋塞阀主要性能参数
设计与制造 结构长度 配管法兰 压力-温度等级 试验与检验 适用温度 适用介质
API 599、
API 6D、
Q/ZCD01-2000
ANSI B16.10、
GB/T15188.1、
Q/ZCD 01-2000
JB/T74~90、
GB/T9112~9124、
HG 20592~20635、
ANSI B16.5、
SH3406
JB/T74、
GB/T9124、
HG 20604~20625、
ANSI B16.34、
SH 3406
API598、
JB/T9092
425℃ 水、蒸汽、油品等

产品零部件材料

金属硬密封提升式旋塞阀零部件材料
阀 体 WCB CF8 CF3 CF8M CF3M
旋 塞 CF8 CF8 CF3 CF8M CF3M
阀杆及内件 2Cr13 0Cr18Ni9 (304) 00Cr19Ni10 (304L) 0Cr17Ni12Mo2 (316) 00Cr17Ni14Mo2 (316L)
填 料 柔性石墨

产品外形及结构尺寸

Class150(PN20)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
(mm) (in) RF RJ 堆焊
40 11/2 222 235 222 38 127 98.5 73 14.5 4×Φ15 1.6 200 210 200 10
50 2 267 280 267 50 152 120.5 92 16 4×Φ19 1.6 250 260 200 13
65 21/2 298 311 305 64 178 139.5 105 17.5 4×Φ19 1.6 250 300 200 17
80 3 343 356 330 76 190 152.5 127 19.5 4×Φ19 1.6 300 330 250 23
100 4 432 445 356 100 229 190.5 157 24 8×Φ19 1.6 300 350 300 33
125 5 508 521 381 125 254 216 186 24 8×Φ22 1.6 330 370 300 62
150 6 533 546 394 150 279 241.5 216 25.5 8×Φ22 1.6 330 440 350 95
200 8 635 648 457 201 343 298.5 270 29 8×Φ22 1.6 350 550 350 160
250 10 787 800 533 252 406 362 324 30.5 12×Φ25 1.6 400 650 400 278
300 12 914 927 610 303 483 432 381 32 12×Φ25 1.6 450 750 400 430
350 14 978 991 686 337 533 476 413 35 12×Φ29 1.6 500 800 450 620
Class300(PN50)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
(mm) (in) RF RJ 堆焊
40 11/2 241 254 241 38 156 114.5 73 21 4×Φ22 1.6 250 210 250 14
50 2 293 299 267 50 165 127.0 92 22.5 8×Φ19 1.6 300 260 250 20
65 21/2 330 346 305 64 190 149.0 105 25.5 8×Φ22 1.6 350 300 300 25
80 3 387 403 330 76 210 168.5 127 29 8×Φ22 1.6 350 330 300 35
100 4 457 473 356 100 254 200 157 32 8×Φ22 1.6 350 350 350 52
125 5 508 524 381 125 279 235 186 35 8×Φ22 1.6 350 370 350 85
150 6 559 575 457 150 318 270 216 37 12×Φ22 1.6 400 440 400 130
200 8 686 702 521 201 381 330 270 41.5 12×Φ25 1.6 450 550 450 210
250 10 826 842 559 252 445 387.5 324 48 16×Φ29 1.6 500 650 500 340
300 12 965 981 635 303 521 451 381 51 16×Φ32 1.6 550 750 550 510
350 14 991 1007 762 337 584 514.5 413 54 20×Φ32 1.6 600 800 600 750
Class600(PN110)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
(mm) (in) RF RJ 堆焊
40 11/2 318 318 241 38 156 114.5 73 22.5 4×Φ22 6.4 250 230 250 20
50 2 330 333 292 50 165 127 92 25.5 8×Φ19 6.4 300 280 250 28
65 21/2 381 384 330 64 190 149 105 29 8×Φ22 6.4 350 320 300 35
80 3 444 447 356 76 210 168.5 127 32 8×Φ22 6.4 350 350 300 45
100 4 508 511 432 100 273 216 157 38.5 8×Φ25 6.4 400 380 350 68
125 5 559 562 508 125 330 266.5 186 44.5 8×Φ29 6.4 400 400 400 100
150 6 660 663 559 150 356 292 216 48 12×Φ29 6.4 450 470 450 155
200 8 794 797 660 201 419 349 270 55.5 12×Φ32 6.4 500 580 500 255
250 10 940 943 787 252 508 432 324 63.5 16×Φ35 6.4 550 680 550 390
300 12 1067 1070 838 303 559 489 381 67 20×Φ35 6.4 600 780 600 570
Class900(PN150)金属硬密封提升式旋塞阀主要外形及结构尺寸(mm)
DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
(mm) (in) RF RJ 堆焊
40 11/2 356 356 305 38 178 124 73 32 4×Φ29 6.4 300 250 300 28
50 2 381 384 368 50 246 165 92 38.5 8×Φ26 6.4 350 300 300 39
65 21/2 432 435 419 64 244 190.5 105 41.5 8×Φ29 6.4 400 340 300 49
80 3 470 473 381 76 241 190.5 127 38.5 8×Φ26 6.4 450 370 350 63
100 4 559 562 457 100 292 235 157 44.5 8×Φ32 6.4 450 400 400 95
125 5 610 613 559 125 349 279.5 186 51 8×Φ35 6.4 500 430 450 140
150 6 737 740 610 150 381 317.5 216 56 12×Φ32 6.4 550 500 500 215
200 8 813 816 737 201 470 393.5 270 63.5 12×Φ39 6.4 600 520 550 350
250 10 965 968 838 252 545 470 324 70 16×Φ39 6.4 700 620 600 540
300 12 1118 1121 965 303 610 533.5 381 79.5 20×Φ39 6.4 700 820 650 790

注:①RF 表示突面法兰;RJ 表示环连接面法兰。②法兰尺寸按 ANSI B16.5 标准。根据用户要求,法兰尺寸也可按 GB/T 9112~9124、HG 20592~20635 和 SH3406 设计制造。③Class150(PN20)~Class300(PN50) 旋塞阀中法兰一般采用螺栓螺母连接结构;Class600(PN110)~900(PN150) 旋塞阀中法兰一般采用压力自紧密封结构。

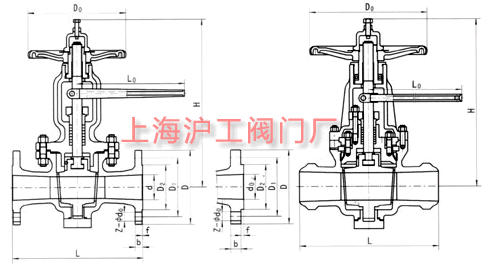

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,金属硬密封提升式旋塞阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
