球式防腐偏心旋塞阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

球式防腐偏心旋塞阀

产品介绍
服务承诺
订货流程

产品说明

XF5900B 型球式防腐偏心旋塞阀:吸收了国内外偏心旋塞阀的多项优点,其外形美观,启闭灵活,维修方便,密封性能好,流通面积大,流阻小;焊接 Ni 密封阀座,提供了可靠的防腐蚀和耐磨性能。可在恶劣的水质和油品中使用。采用了偏心结构,阀门启闭时,球瓣从密封座脱开,没有摩擦和磨损,因而启闭力矩小,启闭灵活。由于偏心运动,阀门具有关闭严密的密封功能和密封副磨损补偿性,大大提高了密封的可靠性和使用寿命。

该系列球式防腐偏心旋塞阀通径为 DN100~DN600,工作压力为 0.6MPa~1.6MPa,具有手动、电动、气动、液动等各种驱动形式。偏心旋塞阀用于泵前和污水比其它阀门具有独到之处。

产品特点:①偏心旋塞阀双偏心设计、低摩擦开启和关闭,确保零泄露。②含镍(Ni)90%,3mm 厚的堆焊阀座,或高性能树脂阀座,能满足多种的耐腐蚀要求。③V 型组合密封圈,可在不卸下操作装置的情况下进行更换。④密封胶加注口设计,可延长阀门适用周期。⑤阀轴承为自润滑材料,无需加润滑脂,对阀轴磨损很小。⑥旋塞体模压热包胶,无橡胶脱落和冲刷腐蚀的担忧。⑦阀盖和阀体用 O 型圈密封,螺栓数量减少,方便维修。⑧提供阀门进出口压力表接头,方便用户控制和测定流量。

产品性能参数

球式防腐偏心旋塞阀主要性能参数
型号 PN 工作压力/MPa 试验压力/MPa 适用温度/℃ 适用介质
强度试验 密封试验
XF5900B-10 10 1.0 1.5 1.1 ≤80 清水、污水、油品
XF5900B-16 16 1.6 2.4 1.76

产品零部件材料

球式防腐偏心旋塞阀零部件材料
型号 材料
阀体 柱塞 球瓣 上端盖 下端盖 阀体密封座 球瓣密封面
XF5900B-10 HT200
QT500-7
QT600-3 QT500-7 HT200 HT200 焊 Ni 丁腈橡胶
陶瓷R-金属
XF5900B-16

产品外形及结构尺寸

XF5900B-10 型球式防腐偏心旋塞阀主要外形及结构尺寸(mm)
DN D D1 b z×Φd z1×Φd1 L
100 220 180 24 6×Φ17.5 2×Φ16 230
150 285 240 26 6×Φ22 2×Φ20 310
200 340 295 28 6×Φ22 2×Φ20 370
250 395 350 28 8×Φ22 2×Φ20 410
300 445 400 28 10×Φ22 4×Φ20 420
350 505 460 30 12×Φ22 4×Φ20 520
400 565 515 32 12×Φ26 4×Φ24 540
450 615 565 32 16×Φ26 4×Φ24 640
500 670 620 34 16×Φ26 4×Φ24 700
600 780 725 36 16×Φ30 4×Φ27 830
XF5900B-16 型球式防腐偏心旋塞阀主要外形及结构尺寸(mm)
DN D D1 b z×Φd z1×Φd1 L
100 220 180 24 6×Φ17.5 2×Φ16 230
150 285 240 26 6×Φ22 2×Φ20 310
200 340 295 30 10×Φ22 2×Φ20 370
250 405 355 32 10×Φ26 2×Φ24 410
300 460 410 32 8×Φ26 4×Φ24 420
350 520 470 36 12×Φ26 4×Φ24 520
400 580 525 38 12×Φ30 4×Φ27 540
450 640 585 40 16×Φ30 4×Φ27 640
500 715 650 42 16×Φ33 4×Φ30 700
600 840 770 48 16×Φ36 4×Φ33 830

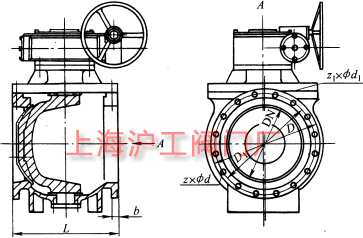

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,球式防腐偏心旋塞阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
