GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器

产品介绍
服务承诺
订货流程

产品说明

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器具有结构先进、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油,可满足不同管道需求。

产品性能参数

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要性能参数
型号 PN 工作压力 (Mpa) 适用温度 (℃) 适用介质
GL41H-10 10 1.0 ≤ 120 水、蒸汽、油
GL41H-16 16 1.6 ≤ 200 水、蒸汽、油
GL41H-16Q 16 1.6 ≤ 220 水、蒸汽、油

产品零部件材料

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器零部件材料
型号 材料
阀体、阀盖 过滤网 螺塞 垫片
GL41H-10 灰铸铁 不锈钢 可锻铸铁 橡胶石棉板
GL41H-16 灰铸铁 不锈钢 可锻铸铁 橡胶石棉板
GL41H-16Q 球磨铸铁 不锈钢 可锻铸铁 橡胶石棉板

产品外形及结构尺寸(PN16)

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸(mm)
型号 DN L D z×ød H 重量/kg
GL41H-10 50 250 160 4×ø18 168
65 280 180 4×ø18 185
80 315 195 4×ø18 200
100 370 215 8×ø18 255
125 450 245 8×ø18 295
150 510 280 8×ø23 345
200 560 335 8×ø23 425
250 745 390 12×ø23 515
300 780 440 12×ø23 600
GL41H-16Q 50 250 160 4×ø18 168
65 280 180 4×ø18 185
80 315 195 8×ø18 200
100 370 215 8×ø18 255
125 450 245 8×ø18 295
150 510 280 8×ø23 345
200 560 335 12×ø23 425
250 745 405 12×ø25 515
300 780 460 12×ø25 600
GL41H-16 32 180 135 4×ø18 90 4.9
40 220 145 4×ø18 125 7.3
50 240 160 4×ø18 145 10.1
65 280 180 4×ø18 165 14
80 320 195 8×ø18 210 19.2
100 380 215 8×ø18 250 27
125 440 245 8×ø18 295 49.7
150 480 280 8×ø23 335 59.4
200 600 335 12×ø23 380 97.2
250 605 405 12×ø25 430 132.4
300 635 460 12×ø25 460 173.2
350 696 520 16×ø25 495 230
400 790 580 16×ø30 560 320
450 850 640 20×ø30 641 460

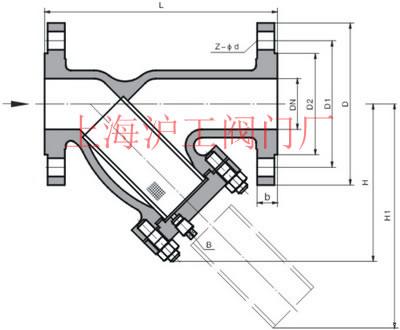

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
