Q941Y 型 PN16~PN63 浮动硬密封电动球阀

产品介绍
服务承诺
订货流程

产品说明

Q941Y 型 PN16~PN63 浮动硬密封电动球阀:电动驱动、法兰连接形式、浮动球直通式,密封形式采用硬密封、阀座密封面材料为硬质合金,公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃,阀体材料为碳素钢或不锈钢。因采用硬密封(金属密封),此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。

Q941Y 型 PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

产品性能参数

Q941Y 型 PN16~PN63 法兰连接浮动硬密封电动球阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Q941Y-16C 16 1.6 -28~425 水、蒸汽、油品等
Q941Y-25 25 2.5
Q941Y-40 40 4.0
Q941Y-63 63 6.3
Q941Y-16P 16 1.6 -28~500 硝酸等腐蚀性介质
Q941Y-25P 25 2.5
Q941Y-40P 40 4.0
Q941Y-63P 63 6.3
Q941Y-16R 16 1.6
Q941Y-25R 25 2.5
Q941Y-40R 40 4.0
Q941Y-63R 63 6.3

产品零部件材料

Q941Y 型 PN16~PN63 法兰连接浮动硬密封电动球阀零部件材料
型号 材料
阀体 球体、阀杆 密封圈 填料、垫圈
Q941Y-16C WCB 2Cr13 特种硬化材料 柔性石墨环、柔性石墨缠绕垫
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R CF8 (304) 0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

产品外形及结构尺寸

Q941Y 型 (PN16) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød
15 130 95 65 45 14 4×ø14
20 140 105 75 55 14 4×ø14
25 150 115 85 65 14 4×ø14
32 165 135 100 78 16 4×ø18
40 180 145 110 85 16 4×ø18
50 200 160 125 100 16 4×ø18
65 220 180 145 120 18 4×ø18
80 250 195 160 135 20 8×ø18
100 280 215 180 155 20 8×ø18
125 320 245 210 185 22 8×ø18
150 360 280 240 210 24 8×ø23
200 400 335 295 265 26 12×ø23
Q941Y 型 (PN25) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød
15 130 95 65 45 16 4×ø14
20 140 105 75 55 16 4×ø14
25 150 115 85 65 16 4×ø14
32 165 135 100 78 18 4×ø18
40 180 145 110 85 18 4×ø18
50 200 160 125 100 20 4×ø18
65 220 180 145 120 22 8×ø18
80 250 195 160 135 22 8×ø18
100 280 230 190 160 24 8×ø23
125 320 270 220 188 28 8×ø25
150 360 300 250 218 30 8×ø25
200 400 360 310 278 34 12×ø25
Q941Y 型 (PN40) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød
15 130 95 65 45 16 4×ø14
20 140 105 75 55 16 4×ø14
25 150 115 85 65 16 4×ø14
32 180 135 100 78 18 4×ø18
40 200 145 110 85 18 4×ø18
50 220 160 125 100 20 4×ø18
65 250 180 145 120 22 8×ø18
80 280 195 160 135 22 8×ø18
100 320 230 190 160 24 8×ø23
125 400 270 220 188 28 8×ø25
150 400 300 250 218 30 8×ø25
200 502 375 320 282 38 12×ø30
Q941Y 型 (PN63) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D D1 D2 b z×ød
15 140 105 75 55 18 4×ø14
20 152 125 90 68 20 4×ø18
25 180 135 100 78 22 4×ø18
32 200 150 110 82 24 4×ø23
40 220 165 125 95 24 4×ø23
50 250 175 135 105 26 4×ø23
65 280 200 160 130 28 8×ø23
80 320 210 170 140 30 8×ø23
100 360 250 200 168 32 8×ø25
125 381 295 240 202 36 8×ø34
150 403 340 280 240 38 12×ø34

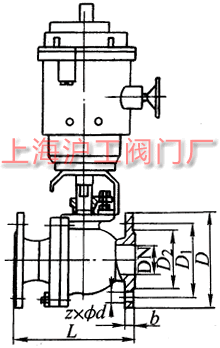

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Q941Y 型 PN16~PN63 浮动硬密封电动球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
