CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀

产品介绍
服务承诺
订货流程

产品说明

CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀:内螺纹连接(CS15H)、法兰连接(CS45H),钟形浮子结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16,阀体材料为铸铁(CS15H-16 CS45H-16)、碳钢(CS15H-16C CS45H16C)、不锈钢(CS15H-16P)的蒸汽疏水阀。钟形浮子式蒸汽疏水阀用来自动排除蒸汽加热设备及蒸汽管网中的凝结水,提高加热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽设备。以下场合应优先考虑选择钟形浮子式蒸汽疏水阀:蒸汽加热设备,凝结水回收场合。

产品特点:①钟形浮子式蒸汽疏水阀对凝结水的发生量适应性强,既可间歇排放,又可连续排放。②内部装有大排量的双阀座差压机械和 SCCV 关闭系统,体积小而排量大。③内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。④汽水分离可靠:水汽经 U 型通道从阀下部进入,阀内始终处于水封状态,有效阻止蒸汽泄漏。⑤敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象(非凝结性的高温空气也可排除)。

产品性能参数

CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
CS15H-16 CS45H-16 16 1.6 ≤200 水、蒸汽
CS15H-16C CS45H-16C 16 1.6 ≤425 水、蒸汽
CS15H-16P 16 1.6 ≤425 水、蒸汽

产品零部件材料

CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀零部件材料
型号 材料
阀体、阀盖 阀座 浮筒
CS15H-16 CS45H-16 铸铁 硅酸铜铸铁 不锈钢
CS15H-16C CS45H-16C 碳钢 不锈钢
CS15H-16P 304 型不锈钢 不锈钢

产品外形及结构尺寸

CS15H-16 CS15H-16C、CS15H-16(直式)钟形浮子式蒸汽疏水阀主要外形及结构尺寸(mm)
CS15H-16、CS15H-16C CS15H-16(直式)
DN 15 20 25 DN 25 40 50
L 120 120 200 D 190 240 285
H 150 190 310 H 270 375 425
h 80 100 180
重量/kg 3.0 3.5 14.0 重量/kg 12.5 27.5 47.0
CS45H-16C、CS45H-16 型钟形浮子式蒸汽疏水阀主要外形及结构尺寸(mm)
CS45H-16C CS45H-16
DN 15 20 25 DN 15 20 25
L 230 230 310 L 175 195 215
H 150 190 310 H 160 160 160
h 80 100 185 h 88 88 88
重量/kg 5.5 8.0 20.0 重量/kg 5.5 6.0 7.0

产品排水量

CS15H-16(C)、CS45H-16(C) 型钟形浮子式蒸汽疏水阀排水量表(kg/h)
工作压差/MPa 0.05 0.1 0.2 0.35 0.4 0.8 0.85 1.2 1.6
CS15H-16
CS15H-16C
CS45H-16C
DN15
180 210 260 315
120 140 175 220 235 280 285
85 105 135 170 180 250 260 280
60 75 100 135 140 210 215 245 265
CS15H-16
CS15H-16C
CS45H-16C
DN20
230 260 310 360
145 170 210 260 275 345 350
120 140 175 220 235 300 310 335
85 105 135 170 180 250 265 300 320
CS15H-16
CS15H-16C
CS45H-16C
DN25
750 1100 1700 2000
600 650 820 1100 1200 1680 1720
380 510 680 900 950 1360 1400 1560
300 360 510 680 750 1120 1160 1250 1320
CS15H-16
DN40
2000 2480 3130 3540
750 1100 1700 2200 2380 3230 3300
700 880 1225 1735 1900 2720 2790 3180
580 720 1020 1400 1550 2310 2380 2850 3150
CS15H-16
DN50
3700 4660 5600 6700
2050 2450 3330 4450 4750 6460 6650
1360 1770 2480 3460 3670 5100 5270 5950
1020 1360 1970 2780 3000 4350 4520 5230 5750
CS45-16
(ES8F)
DN15、20、25
260 340 420 480 550
160 220 300 360 380 450
70 90 120 130 150 190 205 220 260
CS15H-16P 型钟形浮子式蒸汽疏水阀排水量表(kg/h)
工作压差/MPa 0.05 0.2 0.35 0.6 0.85 1.2 1.6
CS15H-16P
DN15、20、25
170 260 315
110 180 220 255 285
85 135 170 220 260 285
55 100 135 180 215 250 265

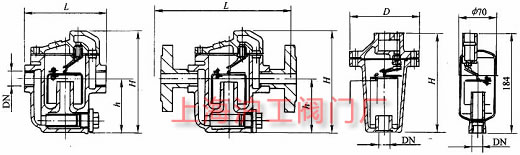

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,CS15H、CS45H 型 PN16 钟形浮子式蒸汽疏水阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。
