CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式疏水阀

产品介绍
服务承诺
订货流程

产品说明

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式蒸汽疏水阀:法兰连接、圆盘热动力结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16~PN40,阀体材料为灰铸铁(CS49H-16、S49H-16)、碳钢(CS49H-16C、CS49H-25、CS49H-40)的蒸汽疏水阀。圆盘式疏水阀用来自动排除蒸汽管道,用热设备中的凝结水,以保证管道畅通,提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合,还可用于烘房、烘箱、热压机等用汽设备中。

工作原理:圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化.使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

产品性能参数

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式疏水阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
CS49H-16、 S49H-16 16 1.6 ≤203 蒸汽、凝结水
CS49H-16C 16 1.6 ≤203
CS49H-25 25 2.5 ≤210
CS49H-40 40 4.0 ≤247

产品零部件材料

CS49H-16、S49H-16、CS49-16C、CS49H-25、CS49H-40 圆盘式疏水阀零部件材料
型号 材料
阀体、阀盖 阀座、阀杆、过滤网
CS49H-16、 S49H-16 灰铸铁 不锈钢
CS49H-16C 碳素铸钢 不锈钢
CS49H-25 碳素铸钢 不锈钢
CS49H-40 碳素铸钢 不锈钢

产品外形及结构尺寸

CS49H-16、S49H-16、CS49-16C 圆盘式疏水阀主要外形及结构尺寸(mm)
DN L H D D1 D2 b z×Φd 重量/kg
15 150 70 95 56 54 16 4×Φ13.5 4
20 190 70 105 75 58 16 4×Φ13.5 4.2
25 200 70 115 85 68 16 4×Φ13.5 4.5
32 230 135 100 78 18 4×Φ17.5 6
40 230 145 110 85 18 4×Φ17.5 8
50 230 160 125 100 20 4×Φ17.5 9
65 270 185 145 122 20 4×Φ17.5 13.5
80 280 200 160 133 22 4×Φ17.5 17.5
100 300 215 180 155 24 4×Φ17.5 20

产品外形及结构尺寸

CS49H-25 圆盘式蒸汽疏水阀主要外形及结构尺寸(mm)
DN L D D1 H z×Φd
15 150 95 65 105 4×Φ14
20 150 105 75 105 4×Φ14
25 160 115 85 110 4×Φ14
32 230 135 100 115 4×Φ18
40 230 150 110 125 4×Φ18
50 230 165 125 135 4×Φ18

产品外形及结构尺寸

CS49H-40 圆盘式蒸汽疏水阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 z×Φd 重量/kg
15 150 95 65 46 40 4×Φ14 2.7
20 150 105 75 56 51 4×Φ14 3.2
25 160 115 85 65 58 4×Φ14 3.7
40 230 150 110 84 76 4×Φ18 8.5
50 230 165 125 99 88 4×Φ18 10.5

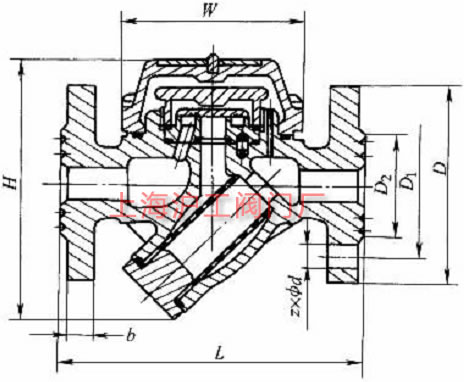

产品外形及结构尺寸示意图
