Z43WF、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀

产品介绍

服务承诺

订货流程

产品说明

Z43_WF、KZ43_WF 型 PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力 PN16~PN160，阀体材料为碳素钢（Z43_WF-10C~160）、抗硫化处理碳素钢（KZ43_WF-10C~160）的不带导流孔的平板闸阀。

产品性能参数

Z43_WF、KZ43_WF 型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z43_WF-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43_WF-10C~160	10~160	1.0~16.0	≤121	含硫天然气

产品零部件材料

Z43_WF、KZ43_WF 型 PN10~PN160 法兰连接单闸板平板闸阀零部件材料
型号	材料
型号	阀体	阀杆	密封面	填料
Z43_WF-10C~160	碳素钢	铬不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈
KZ43_WF-10C~160	碳素钢（抗硫化处理）	抗硫化不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

产品外形及结构尺寸

Z43_WF-10C、KZ43_WF-10C 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	20	4×Φ18	450	80	250	23
65	190	180	145	120	20	8×Φ18	550	95	300	40
80	203	195	160	135	22	8×Φ18	610	100	300	45
125	254	245	210	185	24	8×Φ18	798	132	350	95
150	267	280	240	210	24	8×Φ23	895	150	350	105
200	292	335	295	265	26	8×Φ23	1130	188	350	140
250	330	390	350	320	28	12×Φ23	1290	225	400	240
300	356	440	400	368	28	12×Φ23	1480	247	450	300
350	381	500	460	428	30	16×Φ23	1660	275	450	460
400	406	565	515	482	32	20×Φ25	1850	312	500	560
450	432	615	565	532	32	20×Φ25	2080	335	500	780
500	457	670	620	585	34	20×Φ30	2300	380	600	1050
600	508	780	725	685	36	20×Φ30	2680	445	800	1680
700	610	895	840	800	40	24×Φ30	3080	490	800	2250
800	660	1010	950	905	44	24×Φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×Φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×Φ34	4317	715	1200	5540

Z43_WF-16、KZ43_WF-16 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	16	4×Φ18	450	80	250	25
65	190	180	145	120	18	4×Φ18	550	95	300	42
80	203	195	160	135	20	8×Φ18	610	100	300	48
100	229	215	180	155	20	8×Φ18	700	114	300	55
125	254	245	210	185	22	8×Φ18	798	132	350	100
150	267	280	240	210	24	8×Φ23	895	150	350	115
200	292	335	295	265	26	12×Φ23	1130	188	350	150
250	330	405	355	320	30	12×Φ25	1290	225	400	260
300	356	460	410	375	30	12×Φ25	1480	247	450	350
350	381	520	470	435	34	16×Φ25	1660	275	450	500
400	406	580	525	485	36	16×Φ30	1850	312	500	610
450	432	640	585	545	40	20×Φ30	2080	335	500	970
500	457	705	650	608	44	20×Φ34	2300	380	600	1200
600	508	840	770	718	48	20×Φ41	2680	445	800	1850
700	610	910	840	788	50	24×Φ41	3080	490	800	2910
800	660	1020	950	898	52	24×Φ41	3491	560	1000	3600
900	711	1120	1050	998	54	28×Φ41	3897	610	1000	4950
1000	811	1255	1170	1110	56	28×Φ48	4317	715	1200	6160

Z43_WF-25、KZ43_WF-25 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	20	4×Φ18	450	80	250	25
65	190	180	145	120	22	8×Φ18	550	95	300	45
80	203	195	160	135	22	8×Φ18	610	100	300	50
100	229	230	190	160	24	8×Φ23	700	114	300	60
125	254	270	220	188	28	8×Φ25	798	132	350	110
150	267	300	250	218	30	8×Φ25	895	150	350	128
200	292	360	310	278	34	12×Φ25	1130	190	350	128
250	330	425	370	332	36	12×Φ30	1290	225	400	280
300	356	485	430	390	40	16×Φ30	1480	250	450	370
350	381	550	490	448	44	16×Φ34	1660	275	450	525
400	406	610	550	505	48	16×Φ34	1850	312	500	635
450	432	660	600	555	50	20×Φ34	2080	335	500	1010
500	457	730	660	610	52	20×Φ41	2300	380	600	1280
600	508	840	770	718	56	20×Φ41	2680	445	800	1930
700	610	955	875	815	60	24×Φ48	3080	490	800	3010
800	660	1070	990	930	64	24×Φ48	3491	560	1000	3820
900	711	1180	1090	1025	66	28×Φ54	3897	610	1000	5120
1000	811	1305	1210	1140	68	28×Φ58	4317	715	1200	6400

Z43_WF-40、KZ43_WF-40 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	216	160	125	100	20	4×Φ18	458	80	250	38
65	241	180	145	120	22	8×Φ18	555	95	300	57
80	283	195	160	135	22	8×Φ18	615	100	300	68
100	305	230	190	160	24	8×Φ23	710	114	300	68
125	381	270	220	188	28	8×Φ25	796	132	350	133
150	403	300	250	218	30	8×Φ25	900	150	350	165
200	419	375	320	282	38	12×Φ30	1135	188	350	315
250	457	445	385	345	42	12×Φ34	1401	225	400	410
300	502	510	450	408	46	16×Φ34	1580	247	450	620

Z43_WF-63、KZ43_WF-63 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	250	175	135	105	26	4×Φ23	460	108	300	55
65	280	200	160	130	28	8×Φ23	555	125	300	72
80	310	210	170	140	30	8×Φ23	625	145	350	85
100	350	250	200	168	32	8×Φ25	720	165	350	98
125	400	295	240	202	36	8×Φ30	806	190	400	164
150	450	340	280	240	38	8×Φ34	910	220	400	205
200	550	405	345	300	44	12×Φ34	1145	280	500	350
250	650	470	400	352	48	12×Φ41	1411	330	500	490
300	750	530	460	412	54	16×Φ41	1590	380	600	760

Z43_WF-100、KZ43_WF-100 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	250	195	145	112	28	4×Φ25	468	108	300	65
65	280	220	170	138	32	8×Φ25	565	125	300	93
80	310	230	180	148	34	8×Φ25	625	145	350	110
100	350	265	210	172	38	8×Φ30	720	165	350	134
125	400	310	250	210	42	8×Φ34	806	190	400	203
150	450	350	290	250	46	12×Φ34	910	220	400	320
200	550	430	360	312	54	12×Φ41	1145	280	500	545
250	650	500	430	382	60	12×Φ41	1411	330	500	630
300	750	585	500	442	70	16×Φ48	1590	380	600	870

Z43_WF-160、KZ43_WF-160 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	300	215	165	132	36	8×Φ25	473	108	300	81
65	340	245	190	152	44	8×Φ30	570	125	300	115
80	380	260	205	168	46	8×Φ30	630	145	350	155
100	472	300	240	200	48	8×Φ34	725	165	350	200
125	500	355	285	238	60	8×Φ41	810	190	400	345
150	550	390	318	270	66	12×Φ41	915	220	400	600
200	630	480	400	345	78	12×Φ48	1150	280	500	780
250	775	580	485	425	88	12×Φ54	1416	330	500	1060
300	900	665	570	510	100	16×Φ54	1595	380	600	1280

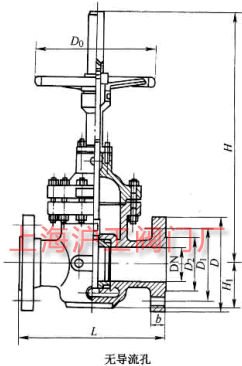

产品外形及结构尺寸示意图

声明：本文中所有文字、数据、图片均只适用于参考，Z43WF、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：137-0898-7179。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

守信合同，保证及时供货，随时保持与客户联系
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

客户采购清单请联系：137-0898-7179，或来电咨询：138-0532-3165。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
