Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀

产品介绍
服务承诺
订货流程

产品说明

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀:手动、法兰连接、明杆平行式刚性单闸板,阀座密封面材料为铬不锈钢+聚四氟乙烯,公称压力 PN16~PN160,阀体材料为碳素钢(Z43F-10C~160)、抗硫化处理碳素钢(KZ43F-10C~160)的带导流孔的平板闸阀。

产品性能参数

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z43F-10C~160 10~160 1.0~16.0 ≤121 水、油品、蒸汽
KZ43F-10C~160 含硫天然气

产品零部件材料

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀零部件材料
型号 材料
阀体 阀杆 密封面 填料
Z43F-10C~160 碳素钢 铬不锈钢 铬不锈钢+聚四氟乙烯 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈
KZ43F-10C~160 碳素钢(抗硫化处理) 抗硫化不锈钢 铬不锈钢+聚四氟乙烯 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

产品外形及结构尺寸

Z43F-10C、KZ43F-10C 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 178 160 125 100 20 4×Φ18 450 130 250 25
65 190 180 145 120 20 4×Φ18 550 160 300 44
80 203 195 160 135 22 4×Φ18 610 180 300 49
100 229 215 180 155 22 8×Φ18 700 214 300 57
125 254 245 210 185 24 8×Φ18 798 257 350 104
150 267 280 240 210 24 8×Φ23 895 300 350 115
200 292 335 295 265 26 8×Φ23 1130 388 350 154
250 330 390 350 320 28 12×Φ23 1290 475 400 264
300 356 440 400 368 28 12×Φ23 1480 547 450 330
350 381 500 460 428 30 16×Φ23 1600 625 450 506
400 406 565 515 482 32 16×Φ25 1850 712 500 616
450 432 615 565 532 32 20×Φ25 2080 785 500 858
500 457 670 620 585 34 20×Φ25 2300 880 600 1155
600 508 780 725 685 36 20×Φ30 2680 1045 800 1848
700 610 895 840 800 40 24×Φ30 3080 1190 800 2475
800 660 1010 950 905 44 24×Φ34 3491 1360 1000 3498
900 711 1110 1050 1005 46 28×Φ34 3897 1510 1000 4686
1000 811 1220 1180 1115 50 28×Φ34 4317 1715 1200 6094
Z43F-16、KZ43F-16 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 178 160 125 100 16 4×Φ18 450 130 250 27
65 190 180 145 120 18 4×Φ18 550 160 300 46
80 203 195 160 135 20 8×Φ18 610 180 300 52
100 229 215 180 155 20 8×Φ18 700 214 300 60
125 254 245 210 185 22 8×Φ18 798 257 350 110
150 267 280 240 210 24 8×Φ23 895 300 350 126
200 292 335 295 265 26 12×Φ23 1130 388 350 165
250 330 405 355 320 30 12×Φ25 1480 547 450 385
300 356 460 410 375 30 12×Φ25 1480 547 450 385
350 381 520 470 435 34 16×Φ25 1660 625 450 550
400 406 580 525 485 36 16×Φ25 1850 712 500 671
450 432 640 585 545 40 20×Φ30 2080 785 500 1069
500 457 705 650 608 44 20×Φ34 2300 880 600 1320
600 508 840 770 718 48 20×Φ41 2680 1045 800 2035
700 610 910 840 788 50 24×Φ41 3080 1190 800 3201
800 660 1020 950 898 52 24×Φ41 3491 1360 1000 3960
900 11 1120 1050 998 54 28×Φ41 3897 1510 1000 5445
1000 811 1255 1170 1110 56 28×Φ48 4317 1715 1200 6776
Z43F-25、KZ43F-25 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 178 160 125 100 20 4×Φ18 450 130 250 27
65 190 180 145 120 22 8×Φ18 550 160 300 49
80 203 195 160 135 22 8×Φ18 610 180 300 55
100 229 230 190 160 24 8×Φ23 700 214 300 66
125 254 270 220 188 28 8×Φ25 798 257 350 121
150 267 300 250 218 30 8×Φ25 895 300 350 121
200 292 360 310 278 34 12×Φ25 1130 390 350 181
250 330 425 370 332 36 12×Φ30 1290 480 400 310
300 336 485 430 390 40 16×Φ30 1480 550 450 410
350 381 550 490 448 44 16×Φ34 1660 625 450 580
400 406 610 550 505 48 16×Φ34 1850 710 500 700
450 432 660 600 550 50 20×Φ34 2080 785 500 110
500 457 730 660 610 52 20×Φ41 2300 880 600 1410
600 508 840 770 718 56 20×Φ41 2680 1050 800 2120
700 610 955 875 815 60 24×Φ48 3080 1190 800 3310
800 660 1070 990 930 64 24×Φ48 3491 1360 1000 4200
900 711 1180 1090 1025 66 28×Φ54 3897 1510 1000 5630
1000 811 1305 1210 1140 68 28×Φ58 4317 1720 1200 7040
Z43F-40、KZ43F-40 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 216 160 125 100 20 4×Φ18 458 130 250 42
65 241 180 145 120 22 8×Φ18 555 150 300 62
80 283 195 160 135 22 8×Φ18 615 180 300 75
100 305 230 190 160 24 8×Φ23 710 214 300 82
125 381 270 220 188 28 8×Φ25 800 257 350 146
150 403 300 250 218 30 8×Φ25 796 300 350 181
200 419 375 320 282 38 12×Φ30 1135 388 350 346
250 457 445 385 345 42 12×Φ34 1401 475 400 451
300 502 510 450 408 46 16×Φ34 1580 547 450 682
Z43F-63、KZ43F-63 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 250 175 135 105 26 4×Φ23 460 158 300 60
65 280 200 160 130 28 8×Φ23 555 190 300 79
80 310 210 170 140 30 8×Φ23 625 225 350 93
100 350 250 200 168 32 8×Φ25 720 255 350 108
125 400 295 240 202 36 8×Φ30 806 275 400 180
150 450 340 280 240 38 8×Φ34 910 330 400 225
200 550 405 345 300 44 12×Φ34 1145 410 500 385
250 650 470 400 352 48 12×Φ41 1411 490 500 539
300 750 530 460 412 54 16×Φ41 1590 570 600 836
Z43F-100、KZ43F-100 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 250 195 145 112 28 4×Φ25 468 158 300 65
65 280 220 170 138 32 8×Φ25 565 190 300 93
80 310 230 180 148 34 8×Φ25 625 225 350 108
100 350 265 210 172 38 8×Φ30 720 255 350 134
125 400 310 250 210 42 8×Φ34 806 275 400 203
150 450 350 290 250 46 12×Φ34 910 330 400 317
200 550 430 360 312 54 12×Φ41 1145 410 500 545
250 650 500 430 382 60 12×Φ41 1411 490 500 627
300 750 585 500 442 70 16×Φ48 1590 570 600 869
Z43F-160、KZ43F-160 型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 300 215 165 132 36 8×Φ25 473 158 300 90
65 340 245 190 152 44 8×Φ30 570 190 300 125
80 380 260 205 168 46 8×Φ30 630 225 350 170
100 472 300 240 200 48 8×Φ34 725 255 350 220
125 500 355 285 238 60 8×Φ41 810 275 400 375
150 550 390 318 270 66 12×Φ41 915 330 400 650
200 630 480 400 345 78 12×Φ48 1150 410 500 840
250 775 580 485 425 88 12×Φ54 1416 490 500 1120
300 900 665 570 510 100 16×Φ54 1595 570 600 1390

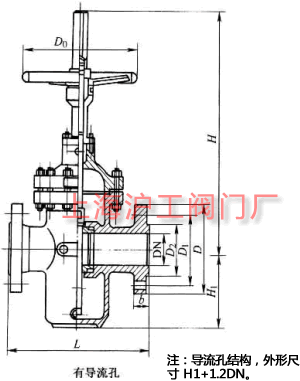

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
