Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：内部成本控制，减少了开支，让利于客户！

发货快捷：先进生产流水线，充足的备货，缩短了交货期！

：137-0898-7179

：138-0532-3165

联系我们

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀

产品介绍

服务承诺

订货流程

产品说明

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀：手动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为黄铜（Z44T）、铸铁（Z44W Z44H），公称压力 PN10~PN16，阀体材料为灰铸铁（Z44T-10/16 Z44W-10 Z44H-10/16）、球墨铸铁（Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q）的闸阀。

产品性能参数

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z44T-10	10	1.0	≤200	水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16	16	1.6	≤200	水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q			≤100	油品、煤气等

产品零部件材料

Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z44T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z44W-10		碳钢	灰铸铁	油浸石棉填料
Z44H-10		不锈钢	—	—
Z44T-10Q	球墨铸铁		黄铜	—
Z44W-10Q			球墨铸铁	—
Z44H-10Q			—	—
Z44T-16	灰铸铁	—	—	石棉石墨
Z44H-16	灰铸铁
Z44T-16Q	球墨铸铁
Z44W-16Q	球墨铸铁

产品外形及结构尺寸

Z44T、Z44W、Z44H 型 PN10 铁制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	H	H₁	z×Φd	D₀	重量/kg
50	180	160	125	100	20	268	328	4×Φ18	180	19
65	195	180	145	120	20	302	376	4×Φ18	180	22
80	210	195	160	135	22	345	446	4×Φ18	200	29
100	230	215	180	155	22	395	520	8×Φ18	200	35
125	255	245	210	185	24	478	624	8×Φ18	240	62
150	280	390	240	210	24	55	730	8×Φ23	240	75
200	330	335	295	265	26	720	950	8×Φ23	320	130
250	380	390	350	320	28	852	1140	12×Φ23	320	196
300	420	440	400	368	28	990	1330	12×Φ23	400	240
350	450	500	460	428	30	1116	1508	16×Φ23	400	300
400	480	565	515	482	32	1268	1717	16×Φ25	500	484
450	510	615	565	532	32	1395	1854	20×Φ25	500	606

Z44T、Z44W、Z44H 型 PN16 铁制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	180	160	125	100	20	4×Φ18	270	326	160	17
65	195	180	145	120	20	4×Φ18	303	374	180	22
80	210	195	160	135	22	8×Φ18	335	421	180	27
100	230	215	180	155	24	8×Φ18	470	515	200	36
125	255	245	210	185	26	8×Φ18	473	606	220	48
150	280	280	240	210	26	8×Φ23	548	706	240	83
200	292	340	295	266	30	12×Φ23	772	996	240	122
250	330	405	355	319	32	12×Φ28	904	1180	320	172
300	356	460	410	370	32	12×Φ28	1045	1378	400	240
350	381	520	470	429	36	16×Φ28	1177	1549	400	323
400	406	580	525	480	38	16×Φ31	1345	1782	500	479

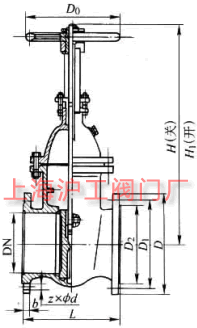

产品外形及结构尺寸示意图

声明：本文中所有文字、数据、图片均只适用于参考，Z44T、Z44W、Z44H 型 PN10、PN16 铁制平行式双闸板闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：137-0898-7179。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

守信合同，保证及时供货，随时保持与客户联系
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

客户采购清单请联系：137-0898-7179，或来电咨询：138-0532-3165。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

销售热线：

138-0532-3165　　137-0898-7179
