Z941W 型 PN16~PN200 电动不锈钢楔式闸阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Z941W 型 PN16~PN200 电动不锈钢楔式闸阀

产品介绍
服务承诺
订货流程

产品说明

Z941W 型 PN16~PN200 不锈钢楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力 PN16~PN200,阀体材料为不锈钢的闸阀。

产品性能参数

Z941W 型 PN16~PN200 不锈钢楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z941W-16P~200P 16~200 4.0~10.0 ≤200 硝酸类介质
Z941W-16R~200R 醋酸类介质

产品零部件材料

Z941W 型 PN16~PN200 不锈钢楔式闸阀零部件材料
型号 材料
阀体、阀盖 闸板 阀杆 填料
Z941W-16P~200P 铬镍不锈钢 铬镍不锈钢 铬镍不锈钢 聚四氟乙烯
Z941W-16R~200R 铬镍钼不锈钢 铬镍钼不锈钢 铬镍钼不锈钢

产品外形及结构尺寸

Z941W-16P、Z941W-16R 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b f z×Φd H 重量/Kg
50 250 160 125 100 16 3 4×Φ18 653 59
65 265 180 145 120 18 3 4×Φ18 665 62
80 280 195 160 135 20 3 8×Φ18 725 74
100 300 215 180 155 20 3 8×Φ18 787 92
125 325 245 210 185 22 3 8×Φ18 902 152
150 350 280 240 210 24 3 8×Φ23 955 161
200 400 335 295 265 26 3 12×Φ23 1105 219
250 450 405 355 320 30 3 12×Φ25 1343 376
300 550 460 410 375 30 4 12×Φ25 1516 484
350 550 520 470 435 34 4 16×Φ25 1678 695
400 600 580 525 485 36 4 16×Φ30 1849 977
450 650 640 585 545 40 4 20×Φ30 1937 1033
500 700 705 650 608 44 4 20×Φ34 2234 1087
600 800 840 770 718 48 5 20×Φ41 2432 1357
700 900 910 840 788 50 5 24×Φ41 2489 1481
800 1000 1020 950 898 52 5 24×Φ41 2643 1845
Z941W-25P、Z941W-25R 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b f z×Φd H 重量/Kg
50 250 160 125 100 20 3 4×Φ18 653 64
65 265 180 145 120 22 3 8×Φ23 665 65
80 280 195 160 135 22 3 8×Φ18 725 79
100 300 230 190 160 24 3 8×Φ23 787 98
125 325 270 220 188 28 3 8×Φ25 902 154
200 400 360 250 218 30 3 8×Φ25 955 168
250 450 425 370 332 36 3 12×Φ30 1343 390
300 500 485 430 390 40 4 16×Φ30 1516 505
350 550 550 490 448 44 4 16×Φ34 1678 736
400 600 610 550 505 48 4 16×Φ34 1849 1027
450 650 660 600 555 50 4 20×Φ34 1937 1139
500 700 730 660 610 52 4 20×Φ41 2234 1228
600 800 840 770 718 56 5 20×Φ41 2432 1502
700 900 955 875 815 60 5 24×Φ48 2489 1617
800 1000 1070 990 930 64 5 24×Φ48 2643 1923
Z941W-40P、Z941W-40R 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b f f1 z×Φd H 重量/Kg
50 250 160 125 100 88 20 3 4 4×Φ18 665 58
65 280 180 145 120 110 22 3 4 8×Φ18 680 68
80 310 195 160 135 121 22 3 4 8×Φ18 752 80
100 350 230 190 160 150 24 3 4.5 8×Φ23 846 108
125 400 270 220 188 176 28 3 4.5 8×Φ25 923 151
150 450 300 250 218 204 30 3 4.5 8×Φ25 1087 258
200 550 375 320 282 260 38 3 4.5 12×Φ30 1243 366
250 650 445 385 345 313 42 3 4.5 12×Φ34 1429 472
300 750 510 450 408 364 46 3 4.5 16×Φ34 1608 673
350 850 570 510 465 422 52 4 5 16×Φ34 1738 804
400 950 655 585 535 474 58 4 5 16×Φ41 1897 1081
450 1050 680 610 560 524 60 4 5 20×Φ41 2104 1259
500 1150 755 670 612 576 62 4 5 20×Φ48 2401 1348
Z941W-63P、Z941W-63R 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b f f1 z×Φd H 重量/Kg
50 250 175 135 105 88 26 3 4 4×Φ23 667 68
65 280 200 160 130 110 28 3 4 8×Φ23 685 72
80 310 210 170 140 121 30 3 4 8×Φ23 748 88
100 350 250 200 168 150 32 3 4.5 8×Φ25 845 117
125 400 295 240 202 176 36 3 4.5 8×Φ30 935 158
150 450 340 280 240 204 38 3 4.5 8×Φ34 1090 314
200 550 405 345 300 260 44 3 4.5 12×Φ34 1253 432
250 650 470 400 352 313 48 3 4.5 12×Φ41 1449 595
300 750 530 460 412 364 54 4 4.5 16×Φ41 1867 721
350 850 595 525 475 422 60 4 5 16×Φ41 1931 963
400 950 670 585 525 474 66 4 5 16×Φ48 2017 1129
500 1150 800 705 640 576 70 4 5 20×Φ54 2459 1493
Z941W-100P、Z941W-100R 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b f f1 z×Φd H 重量/Kg
50 250 195 145 112 88 28 3 4 4×Φ25 781 78
65 280 220 170 138 110 32 3 4 8×Φ25 830 96
80 310 230 180 148 121 34 3 4 8×Φ25 865 126
100 350 265 210 175 150 38 3 4 8×Φ30 1179 134
125 400 310 250 210 176 42 3 4.5 8×Φ34 1190 200
150 450 350 290 250 204 46 3 4.5 12×Φ34 1201 352
200 550 430 360 312 260 54 3 4.5 12×Φ41 1611 484
250 650 500 430 382 313 60 3 4.5 12×Φ41 1903 608
300 750 585 500 442 364 70 4 4.5 16×Φ48 2054 757
350 850 655 560 498 422 76 4 5 16×Φ54 2132 994
400 950 715 620 558 474 80 4 5 16×Φ54 2321 1269
Z941W-160P 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b z×Φd H 重量/Kg
50 300 215 165 132 95 36 8×Φ25 700 250
65 340 245 190 152 110 44 8×Φ30 750 250
80 390 260 205 168 130 46 8×Φ30 815 250
100 450 300 240 200 160 48 8×Φ34 860 -
125 525 355 285 238 190 60 8×Φ41 970 -
150 600 390 318 270 205 66 12×Φ41 1224 -
200 750 480 400 345 275 78 12×Φ48 1490 -
Z941W-200P 型不锈钢楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b z×Φd H 重量/Kg
50 350 210 160 128 95 40 8×Φ27 712 -
65 410 260 203 165 110 48 8×Φ30 765 -
80 470 290 230 190 160 54 8×Φ34 850 -
100 550 360 292 245 190 66 8×Φ41 980 -
125 650 385 318 270 205 76 12×Φ41 1080 -
150 750 440 360 305 240 82 12×Φ48 1140 -

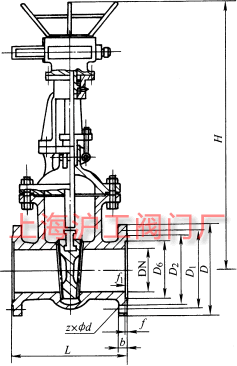

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Z941W 型 PN16~PN200 电动不锈钢楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
