Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀【】-上海沪工阀门厂(集团)有限公司山东销售中心

4产品中心

您的位置: 主页 > 产品中心 > 闸阀 >

Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：内部成本控制，减少了开支，让利于客户！

发货快捷：先进生产流水线，充足的备货，缩短了交货期！

：137-0898-7179

：138-0532-3165

联系我们

Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀

产品介绍

服务承诺

订货流程

产品说明

Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金（Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I）、铬镍钛不锈钢（Z941W-100P）、铬镍钼钛不锈钢（Z941W-100R），公称压力 PN100~PN200，阀体材料为碳素钢（Z941H-100~200 Z941Y-100~200）、铬镍钛不锈钢（Z941Y-100P~200P Z941W-100P）、铬镍钼钛不锈钢（Z941Y-100R~200R Z941W-100R）、铬钼合金钢（Z941Y-100I~200I Z941W-100I）的闸阀。

产品性能参数

Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z941H-100~200	100~200	10.0~20.0	≤425	水、蒸汽、油品
Z941Y-100~200			≤425	水、蒸汽、油品
Z941Y-100I~200I			≤550	油品、蒸汽
Z941Y-100P~200P			≤150	弱腐蚀性介质
Z941Y-100R~200R			≤200	醋酸类
Z941W-100R	100	10.0	≤200	酝酿类
Z941W-100I			≤550	油品、蒸汽
Z941W-100P			≤150	弱腐蚀性介质

产品零部件材料

Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z941H-100~200	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z941Y-100~200	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z941Y-100I~200I	铬钼合金钢			柔性石墨
Z941Y-100P~200P	铬镍钛不锈钢			聚四氟乙烯
Z941Y-100P~200P	铬镍钛不锈钢		本体密封	聚四氟乙烯
Z941Y-100R~200R	铬镍钼钛不锈钢		堆焊硬质合金	聚四氟乙烯或柔性石墨
Z941W-100R	铬镍钼钛不锈钢		本体
Z941W-100I	铬钼合金钢	耐热钢或不锈钢
Z941W-100P	铬镍钛不锈钢

产品外形及结构尺寸

Z941H、Z941Y、Z941W 型 PN100 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	D₈	b	z×Φd	H	重量/kg
50	250	195	145	112	85	28	4×Φ25	680	150
65	280	220	170	138	110	32	8×Φ25	730	180
80	310	230	180	148	115	34	8×Φ25	795	190
100	350	365	210	172	145	38	8×Φ30	880	300
125	400	310	250	210	175	42	8×Φ34	943	440
150	450	350	290	250	205	46	12×Φ34	1234	400
200	550	430	360	312	260	54	12×Φ41	1339	684
250	650	500	430	382	313	60	12×Φ1	1470	803
300	750	585	500	442	364	70	16×Φ48	1830	1568
350	850	655	560	498	420	76	16×Φ54	2185	1510

Z941H、Z941Y 型 PN160 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	D₈	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	490	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	-
125	525	355	285	238	190	60	8×Φ41	970	-
150	600	390	318	270	205	66	12×Φ41	1224	-
200	750	480	400	345	275	78	12×Φ48	1490	-

Z941H、Z941Y 型 PN200 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	D₈	b	z×Φd	H
50	350	210	160	128	95	40	8×Φ27	712
65	410	260	203	165	110	48	8×Φ30	765
80	470	290	230	190	160	54	8×Φ34	850
100	550	360	292	245	190	66	8×Φ41	980
125	650	385	318	270	205	76	12×Φ41	1080
150	750	440	360	305	240	82	12×Φ48	1140

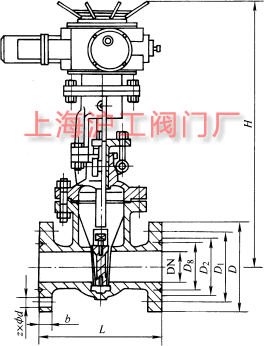

产品外形及结构尺寸示意图

声明：本文中所有文字、数据、图片均只适用于参考，Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：137-0898-7179。

专业制造、专业服务，沪工为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答

售中服务

守信合同，保证及时供货，随时保持与客户联系
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

沪工产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪工的服务质量

订货流程

客户采购清单请联系：137-0898-7179，或来电咨询：138-0532-3165。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
1. 结构长度
2. 连接形式
3. 公称直径、全通径、缩径、管道尺寸
4. 运用介质及温度、压力范围
5. 实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

销售热线：

138-0532-3165　　137-0898-7179
