PZ941H 型 PN16~PN63 电动钢制排渣闸阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

PZ941H 型 PN16~PN63 电动钢制排渣闸阀

产品介绍
服务承诺
订货流程

产品说明

PZ941H 型 PN16~PN63 电动钢制排渣闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为碳素钢堆焊铁基合金,公称压力 PN10~PN63,阀体材料为碳素钢,具有排渣功能的闸阀。

产品性能参数

PZ941H 型 PN16~PN63 电动钢制排渣闸阀主要性能参数
型号 PN 工作压力/MPa 适用介质 适用温度/℃
PZ941H-16C 16 1.6 灰渣水混合物
(灰水比 1:1.5,最大粒度 ≤50mm)
≤100
PZ941H-25 25 2.5
PZ941H-40 40 4.0
PZ941H-63 63 6.3

产品零部件材料

PZ941H 型 PN16~PN63 电动钢制排渣闸阀零部件材料
型号 材料
阀体、阀盖 闸板 阀体密封圈 阀杆 垫片 填料
PZ941H-16C 碳素钢 碳素钢堆焊铁基合金 铬不锈钢 橡胶石棉板 石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

产品外形及结构尺寸

PZ941H 型 PN16 电动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
50 250 165 125 99 20 4×Φ18 585 DZ20 200 0.37 94
80 280 200 160 132 20 8×Φ18 910 DZ20 200 0.37 112
100 300 220 180 156 22 8×Φ18 1080 DZ20 200 0.37 140
150 350 285 240 211 24 8×Φ22 1200 DZ30 300 0.55 195
200 400 340 295 266 24 8×Φ22 1312 DZ30 300 0.55 260
250 450 395 350 319 26 12×Φ22 1400 DZ45 450 1.5 374
300 500 445 400 370 26 12×Φ22 1540 DZ60 600 2.2 455
350 550 505 460 429 26 16×Φ22 1700 DZ60 600 2.2 648
400 600 565 515 480 28 16×Φ26 1850 DZ120 1200 3 960
450 650 615 565 530 28 20×Φ26 2060 DZ120 1200 3 1280
500 700 670 620 582 30 20×Φ26 2270 DZ1800 1800 5.5 1740
PZ941H 型 PN25 电动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
50 250 165 125 102 20 4×Φ18 585 DZ20 200 0.37 99
80 280 200 160 133 22 8×Φ18 910 DZ20 200 0.37 118
100 300 235 190 158 24 8×Φ22 1080 DZ20 200 0.37 147
150 350 300 250 212 30 8×Φ26 1200 DZ30 300 0.55 204
200 400 360 310 278 34 12×Φ26 1312 DZ30 300 0.55 270
250 450 425 370 335 36 12×Φ30 1400 DZ45 450 1.5 383
300 500 485 430 390 40 16×Φ30 1540 DZ60 600 2.2 278
350 550 555 490 450 44 16×Φ33 1700 DZ60 600 2.2 680
400 600 620 550 505 48 16×Φ36 1850 DZ120 1200 3 1008
450 650 670 600 555 50 20×Φ36 2060 DZ120 1200 3 1344
500 700 730 660 615 52 20×Φ36 2270 DZ180 1800 5.5 1883
PZ941H 型 PN40 电动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
50 250 165 125 88 20 4×Φ18 590 DZ20 200 0.37 132
80 310 200 160 121 22 8×Φ18 810 DZ20 200 0.37 156
100 350 235 190 150 24 8×Φ22 980 DZ20 200 0.37 195
150 450 300 250 204 30 8×Φ26 1090 DZ30 300 0.55 268
200 550 375 320 260 38 12×Φ30 1340 DZ60 600 2.2 392
250 650 450 382 313 42 12×Φ33 1340 DZ60 600 1.5 465
300 750 515 450 364 46 16×Φ33 1660 DZ90 900 3 558
350 850 580 510 422 52 16×Φ36 1596 DZ90 900 3 680
400 950 660 585 474 58 16×Φ39 1780 DZ180 1800 5.5 768
450 1050 685 610 524 60 16×Φ39 1915 DZ180 1800 5.5 856
500 1150 755 670 576 62 20×Φ42 2060 DZ250 2500 5.5 950
PZ941H 型 PN63 电动钢制排渣闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
50 250 180 135 88 26 4×Φ22 720 DZ20 200 0.37 154
80 310 215 170 121 30 8×Φ22 810 DZ20 200 0.37 180
100 350 250 200 150 30 8×Φ26 980 DZ20 200 0.37 218
150 450 345 280 204 38 8×Φ33 1090 DZ30 300 0.55 287
200 550 415 345 260 44 12×Φ36 1340 DZ60 600 2.2 410
250 650 470 400 313 48 12×Φ36 1468 DZ60 600 2.2 498
300 750 530 460 364 54 16×Φ36 1660 DZ90 900 3 600
350 850 600 525 422 60 16×Φ39 1596 DZ90 900 3 684
400 950 670 585 474 66 16×Φ42 1780 DZ180 1800 5.5 772
450 1050 715 630 524 70 20×Φ42 1915 DZ180 1800 5.5 860
500 1150 800 705 576 76 20×Φ48 2060 DZ250 2500 5.5 948

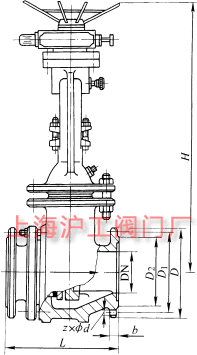

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,PZ941H 型 PN16~PN63 电动钢制排渣闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
