Z641T-10 型气动楔式闸阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Z641T-10 型气动楔式闸阀

产品介绍
服务承诺
订货流程

产品说明

Z641T-10 型气动楔式闸阀:气动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为铜合金,公称压力 PN10,阀体材料为灰铸铁的闸阀。

产品性能参数

Z641T-10 型气动楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用介质 适用温度/℃
Z641T-10 10 1.0 水、油品等 ≤200

产品零部件材料

Z641T-10 型气动楔式闸阀零部件材料
型号 材料
阀体、阀盖 闸板 阀体密封圈 阀杆 填料
Z641T-10 灰铸铁 灰铸铁堆焊或镶铜合金 堆焊铜合金 铬不锈钢 石棉石墨盘根

产品外形及结构尺寸

Z641T-10 型气动楔式闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 b z×Φd H H1 重量/kg
100 230 215 180 155 22 8×Φ18 770 880 130
150 280 280 240 210 24 8×Φ23 940 1100 200
200 330 335 295 265 26 8×Φ23 1130 1350 260
250 380 390 350 320 28 12×Φ23 1290 1555 290
300 420 440 400 368 28 12×Φ23 1460 1780 380
350 450 500 460 428 30 16×Φ23 1580 1950 600
400 480 565 515 482 32 16×Φ25 1790 2210 900
450 510 615 565 532 32 20×Φ25 1940 2415 1150
500 540 670 620 585 34 20×Φ25 2155 2680 1500
600 600 780 725 685 36 20×Φ30 2355 2880 1800
700 660 890 840 800 40 24×Φ30 2810 3560 2500

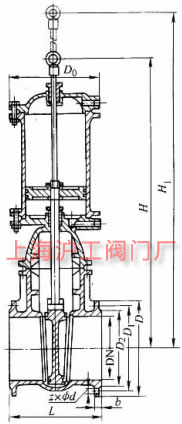

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Z641T-10 型气动楔式闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
