Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀



质量稳定:实行全过程质量监控,细致入微,全方位检测!
价格合理:内部成本控制,减少了开支,让利于客户!
发货快捷:先进生产流水线,充足的备货,缩短了交货期!
137-0898-7179

138-0532-3165

联系我们

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀

产品介绍
服务承诺
订货流程

产品说明

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN40~PN63,阀体材料为 WCB 的蒸汽减压阀。

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构与密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

产品性能参数

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y43H-40 40 4.0 ≤200 蒸汽
Y43H-63 63 6.3 ≤200 蒸汽

产品零部件材料

Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀零部件材料
型号 材料
阀体、上下阀盖 主副阀瓣、阀座、活塞 主副弹簧 膜片 活塞环
Y43H-40 碳素钢 不锈钢 铬钒钢 不锈钢带 合金耐磨铸铁
Y43H-63 碳素钢 不锈钢 铬钒钢 不锈钢带 合金耐磨铸铁

产品外形及结构尺寸(PN40)

Y43H-40 型先导活塞式蒸汽减压阀外形及结构尺寸(mm)
DN L D D1 D2 D6 b f z×ød D3 H1 H2 重量/kg
25 200 115 85 65 58 16 4 4×ø14 130 110 370 18
32 220 135 100 78 66 18 4 4×ø18 135 120 380 23
40 240 145 110 85 76 18 4 4×ø18 150 125 395 28
50 270 160 125 100 88 20 4 4×ø18 160 130 405 33
65 300 180 145 120 110 22 4 8×ø18 180 140 410 40
80 330 195 160 135 121 22 4 8×ø18 200 165 445 54
100 380 230 190 160 150 24 4.5 8×ø23 200 170 455 60
125 450 270 220 188 176 28 4.5 8×ø25 245 195 475 100
150 500 300 250 218 204 30 4.5 8×ø25 260 195 475 115

产品外形及结构尺寸(PN63)

Y43H-63 型先导活塞式蒸汽减压阀外形及结构尺寸(mm)
DN L D D1 D2 D6 b f z×ød D3 H1 H2 重量/kg
25 200 135 100 78 58 22 4 4×ø18 130 110 370 23
32 220 150 110 82 66 24 4 4×ø23 135 125 380 28
40 240 165 125 95 76 24 4 4×ø23 150 130 395 34
50 270 175 135 105 88 26 4 4×ø23 160 135 405 40
65 300 200 160 130 110 28 4 8×ø23 180 145 410 52
80 330 210 170 140 121 30 4 8×ø23 200 170 445 68
100 380 250 200 168 150 32 4.5 8×ø25 200 175 455 78
125 450 295 240 202 176 36 4.5 8×ø30 245 195 475 115
150 500 340 280 240 204 38 4.5 8×ø34 260 195 475 130

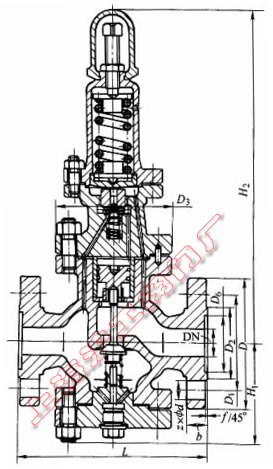

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Y43H-40、Y43H-63 型先导活塞式蒸汽减压阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。

专业制造、专业服务,沪工为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪工永恒的主题。沪工严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪工产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪工的服务质量
'

订货流程

  1. 客户采购清单请联系:137-0898-7179,或来电咨询:138-0532-3165。
  2. 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  3. 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
'
