Y42X-16、Y42X-16C 型薄膜式减压阀

产品介绍
服务承诺
订货流程

产品说明

Y42X-16、Y42X-16C 型薄膜式减压阀:法兰连接形式、弹簧薄膜式结构、密封面材料为丁腈橡胶、公称压力 PN16,Y42X-16 阀体材料为灰铸铁、Y42X-16C 阀体材料为碳素钢的减压阀。

Y42X-16、Y42X-16C 型薄膜式减压阀属于直接作用式薄膜弹簧减压阀,主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。

产品性能参数

Y42X-16、Y42X-16C 型薄膜式减压阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Y42X-16 16 1.6 ≤70 水、气、油
Y42X-16C

产品零部件材料

Y42X-16、Y42X-16C 型薄膜式减压阀零部件材料
型号 材料
阀体、上阀盖、下阀盖 阀杆、活塞 主阀弹簧 调节弹簧 膜片、密封圈
Y42X-16 灰铸铁 不锈钢 硅锰钢 硅锰钢 丁腈橡胶
Y42X-16C WCB

产品外形及结构尺寸

Y42X-16、Y42X-16C 型薄膜式减压阀外形及结构尺寸(mm)
DN L D D1 D2 b z×ød H H1 重量 / kg
40 220 150 110 88 18 4×ø17.5 320 130 28
50 250 165 125 102 20 4×ø17.5 320 130 28
65 280 185 145 122 20 4×ø17.5 340 140 38
80 310 200 160 133 22 8×ø17.5 350 150 59
100 350 220 180 158 24 8×ø17.5 350 150 65
125 400 250 210 184 26 8×ø17.5 570 180 89
150 450 285 240 212 28 8×ø22 570 180 120
200 500 340 295 268 30 12×ø22 630 210 150

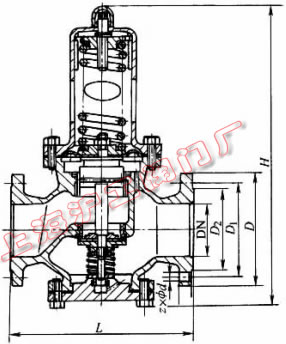

产品外形及结构尺寸示意图


声明:本文中所有文字、数据、图片均只适用于参考,Y42X-16、Y42X-16C 型薄膜式减压阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:137-0898-7179。
